西門子S7-200 SMART PLC采用的編程軟件為Step7-Micro/WIN SMART，在該編程軟件中，組態PID控制回路，專門有一個工具，叫PID指令向?qū)В≒ID Wizard），在編程時，只需要按照向?qū)Р襟E一步一步操作，可以完成大多數PID功能的編程，編程人員只需要在主程序中調用PID向?qū)傻淖映绦?，即可完成PID控制程序的組態。該P(yáng)ID向?qū)Ъ瓤梢陨赡M量輸出PID控制算法，也支持開關量輸出；既支持連續自動調節，也支持手動參與控制。建議用戶使用此向?qū)?duì)PID編程，以避免不必要的錯誤。（建議編程時，采用比較新的編程軟件版本）

一、 PID向?qū)Ь幊滩襟E

使用以下方法之一打開 PID 向?qū)В?/p>

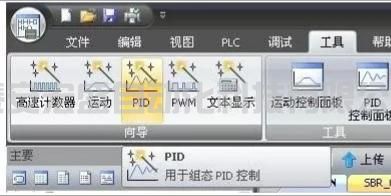

●在Micro/WIN SMART中的工具菜單中選擇PID向?qū)?/span>：

圖1. 選擇PID向?qū)?/p>

● 在項目樹中打開“向?qū)А蔽募A，然后雙擊“PID”，或選擇“PID”并按回車鍵。

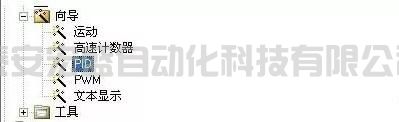

圖2. 選擇PID向?qū)?/p>

第一步：定義需要配置的PID回路號

在此對話框中選擇要組態的回路。最多可組態 8 個回路。在此對話框上選擇回路時，PID 向?qū)ё髠?cè)的樹視圖隨組態該回路所需的所有節點一起更新。

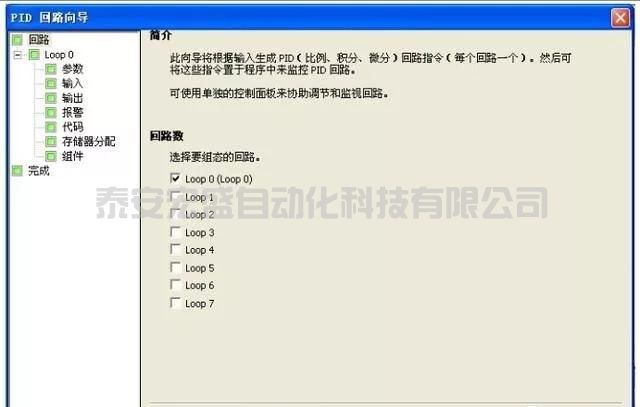

圖3. 選擇需要配置的回路

第二步：為回路組態命名

可為回路組態自定義名稱。此部分的默認名稱是“回路 x”，其中“x”等于回路編號。

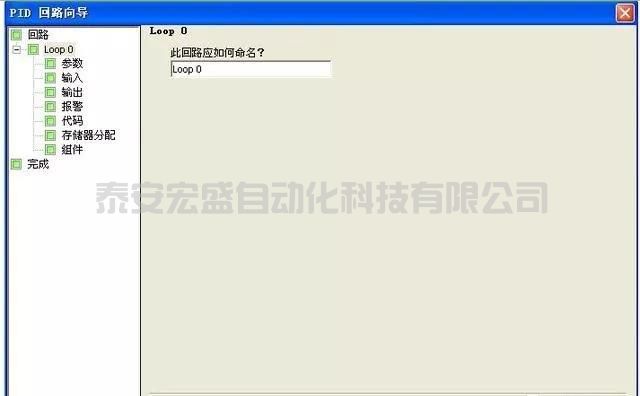

圖4. 為PID回路命名

第三步：設定PID回路參數

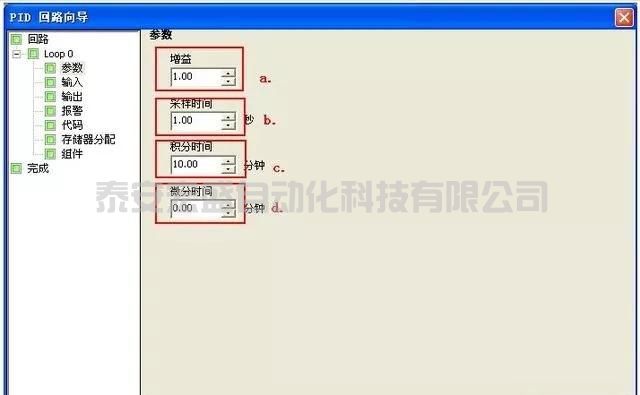

圖5. 設置PID參數

圖5中定義了PID回路參數，這些參數都應當是實數：

增益：即比例常數，默認值=1.00。

積分時間：如果不想要積分作用可以將該值設置很大（比如10000.0），默認值=10.00。

微分時間：如果不想要微分回路，可以把微分時間設為0 ，默認值=0.00。

采樣時間：是PID控制回路對反饋采樣和重新計算輸出值的時間間隔,，默認值=1.00。在 向?qū)瓿珊螅粝胍薷拇藬?shù)，則必須返回向?qū)е行薷?，不可在程序中或狀態表中修改。

第四步：設定回路過程變量

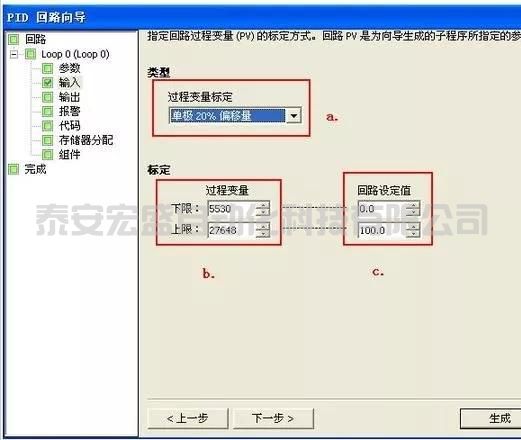

圖6. 設定PID輸入過程變量

1、指定回路過程變量 (PV) 如何標定。可以從以下選項中選擇：

單極性:即輸入的信號為正，如0－10V或0－20mA等

雙極性：輸入信號在從負到正的范圍內變化。如輸入信號為±10V、±5V等時選用

選用20%偏移：如果輸入為4－20mA則選單極性及此項，4mA是0－20mA信號的20%，所以選20% 偏移，即4mA對應5530，20mA對應27648。

溫度 x 10 °C

溫度 x 10 °F

2、反饋輸入取值范圍

在a.設置為單極時，缺省值為0 - 27648，對應輸入量程范圍0 - 10V或0 - 20mA等，輸入信號為正

在a.設置為雙極時，缺省的取值為-27648 - +27648，對應的輸入范圍根據量程不同可以是±10V、±5V等

在a.選中20% 偏移量時，取值范圍為5530 - 27648，不可改變

3、在“標定”(Scaling) 參數中，指定回路設定值 (SP) 如何標定。默認值是 0.0 和 100.0 之間的一個實數。

第五步：設定輸入回路輸出選項

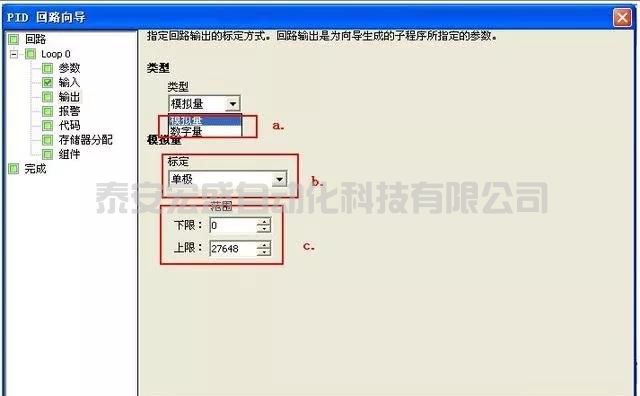

圖7. 設定PID輸出選項

1、輸出類型

可以選擇模擬量輸出或數字量輸出。模擬量輸出用來控制一些需要模擬量給定的設備，如比例閥、變頻器等；數字量輸出實際上是控制輸出點的通、斷狀態按照一定的占空比變化，可以控制固態繼電器（加熱棒等）

2、選擇模擬量則需設定回路輸出變量值的范圍，可以選擇：

單極：?jiǎn)螛O性輸出，可為0－10V或0－20mA等

雙極：雙極性輸出，可為正負10V或正負5V等

單極20% 偏移量：如果選中20% 偏移，使輸出為4 - 20mA

3、取值范圍：

c為單極時，缺省值為 0 到 27648

c為雙極時，取值-27648 到27648

c為20%偏移量時，取值5530 - 27648 ，不可改變

如果選擇了開關量輸出，需要設定此循環周期，如圖7所示：

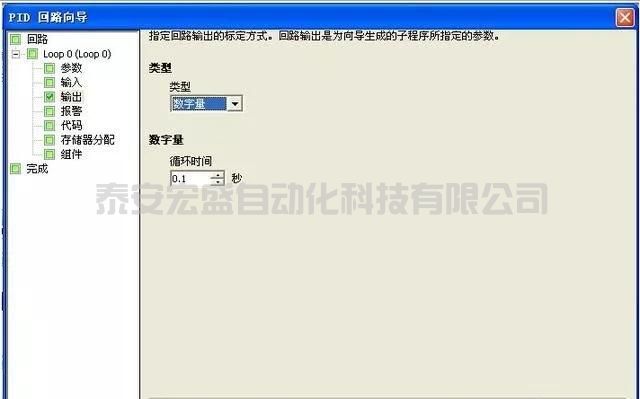

圖8. 設定PID輸出為數字量

第六步：設定回路報警選項

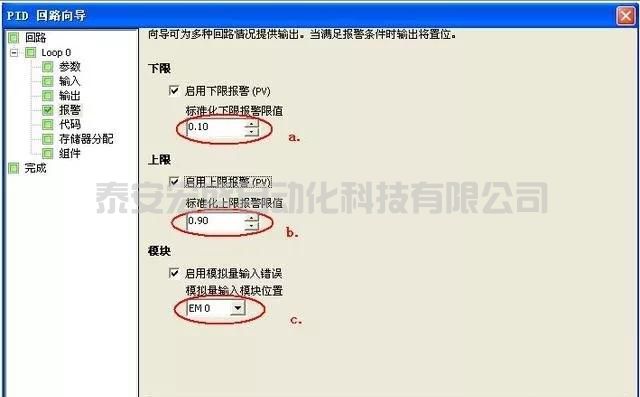

圖9. 設定回路報警限幅值

向?qū)峁┝巳齻€(gè)輸出來反映過程值(PV)的低值報警、高值報警及過程值模擬量模塊錯誤狀態。當報警條件滿足時，輸出置位為1。這些功能在選中了相應的選擇框之后起作用。

1、使能低值報警并設定過程值(PV)報警的低值，此值為過程值的百分?jǐn)?shù)，缺省值為0.10，即報警的低值為過程值的10％。此值最低可設為0.01，即滿量程的1%

2、使能高值報警并設定過程值(PV)報警的高值，此值為過程值的百分?jǐn)?shù)，缺省值為0.90，即報警的高值為過程值的90％。此值最高可設為1.00，即滿量程的100%

3、使能過程值(PV)模擬量模塊錯誤報警并設定模塊于CPU連接時所處的模塊位置?！癊M0”就是第一個擴展模塊的位置

第七步：定義向?qū)傻腜ID初使化子程序和中斷程序名及手/自動模式

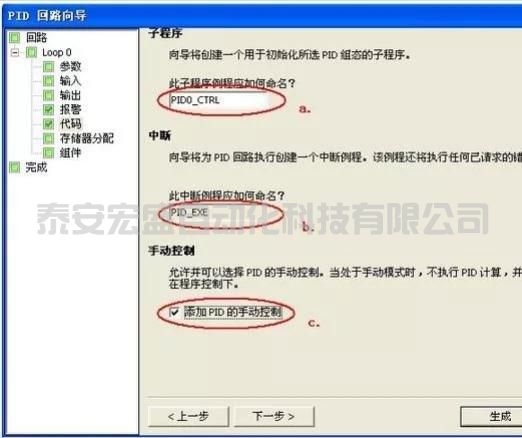

圖10. 指定子程序、中斷服務程序名和選擇手動控制

向?qū)б呀?jīng)為初使化子程序和中斷子程序定義了缺省名，你也可以修改成自己起的名字。

1、指定PID初使化子程序的名字。

2、指定PID中斷子程序的名字

注意：

1）如果你的項目中已經存在一個PID配置，則中斷程序名為只讀，不可更改。因?yàn)橐粋€(gè)項目中所有PID共用一個中斷程序，它的名字不會被任何新的PID所更改。

2）PID向?qū)е袛嘤玫氖荢MB34定時中斷，在用戶使用了PID向?qū)Ш螅⒁庠谄渌幊虝r(shí)不要再用此中斷，也不要向SMB34中寫入新的數值，否則PID將停止工作。

3、此處可以選擇添加PID 手動控制模式。在PID手動控制模式下，回路輸出由手動輸出設定控制，此時需要寫入手動控制輸出參數一個0.0－1.0的實數，代表輸出的0％－100％而不是直接去改變輸出值。

第八步：指定PID運算數據存儲區

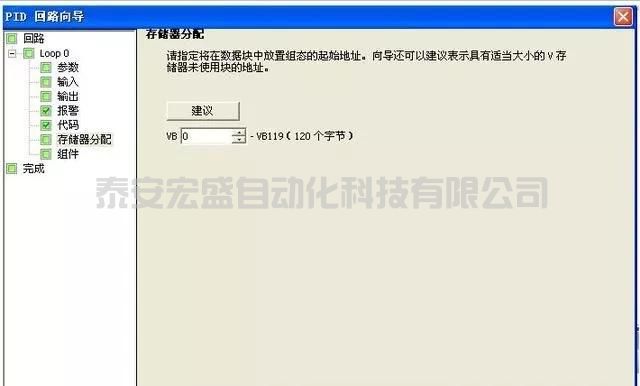

圖11. 分配運算數據存儲區

PID指令（功能塊）使用了一個120個字節的V區參數表來進行控制回路的運算工作；除此之外，PID向?qū)傻妮斎?輸出量的標準化程序也需要運算數據存儲區。需要為它們定義一個起始地址，要保證該地址起始的若干字節在程序的其它地方?jīng)]有被重復使用。如果點擊“建議”，則向?qū)⒆詣?dòng)為你設定當前程序中沒有用過的V區地址。

第九步：生成PID子程序、中斷程序及符號表等

一旦點擊完成按鈕，將在你的項目中生成上述PID子程序、中斷程序及符號表等。

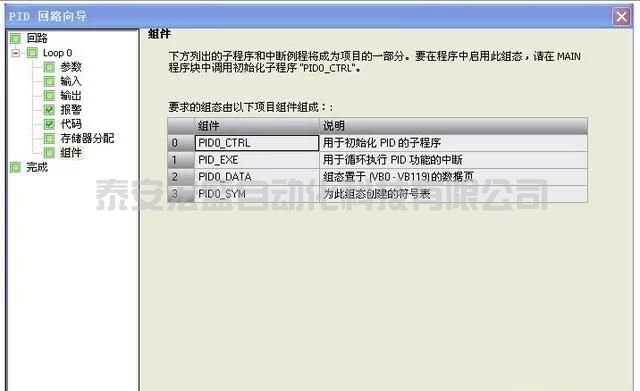

圖12. 生成PID子程序、中斷程序和符號表等

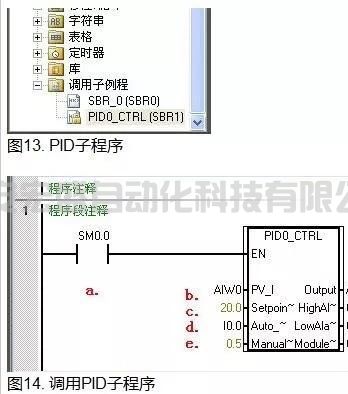

第十步：配置完P(guān)ID向?qū)?，需要在程序中調用向?qū)傻腜ID子程序（如下圖）

在用戶程序中調用PID子程序時，可在指令樹的程序塊中用鼠標雙擊由向?qū)傻腜ID子程序，在局部變量表中，可以看到有關形式參數的解釋和取值范圍。

必須用SM0.0來使能 PIDx_CTRL 子程序，SM0.0 后不能串聯任何其他條件，而且也不能有越過它的跳轉；如果在子程序中調用 PIDx_CTRL 子程序，則調用它的子程序也必須僅使用 SM0.0 調用，以保證它的正常運行

此處輸入過程值（反饋）的模擬量輸入地址

此處輸入設定值變量地址（VDxx），或者直接輸入設定值常數，根據向?qū)е械脑O(shè)定0.0－100.0，此處應輸入一個0.0－100.0的實數，例：若輸入20，即為過程值的20％，假設過程值A(chǔ)IW0是量程為0－200度的溫度值，則此處的設定值20代表40度（即200度的20％）；如果在向?qū)е性O(shè)定給定范圍為0.0 - 200.0，則此處的20相當于20度

此處用I0.0控制PID的手/自動方式，當I0.0為1時，為自動，經過PID運算從AQW0輸出；當I0.0為0時，PID將停止計算，AQW0輸出為ManualOutput（VD4）中的設定值，此時不要另外編程或直接給AQW0賦值。若在向?qū)е袥](méi)有選擇PID手動功能，則此項不會出現

定義PID手動狀態下的輸出，從AQW0輸出一個滿值范圍內對應此值的輸出量。此處可輸入手動設定值的變量地址（VDxx），或直接輸入數。數值范圍為0.0-1.0之間的一個實數，代表輸出范圍的百分比。例：如輸入0.5，則設定為輸出的50％。若在向?qū)е袥](méi)有選擇PID手動功能，則此項不會出現

此處鍵入控制量的輸出地址

當高報警條件滿足時，相應的輸出置位為1，若在向?qū)е袥](méi)有使能高報警功能，則此項將不會出現

當?shù)蛨?bào)警條件滿足時，相應的輸出置位為1，若在向?qū)е袥](méi)有使能低報警功能，則此項將不會出現

當模塊出錯時，相應的輸出置位為1，若在向?qū)е袥](méi)有使能模塊錯誤報警功能，則此項將不會出現

第十一步：實際運行并調試PID參數

沒有一個PID項目的參數不需要修改而能直接運行，因此需要在實際運行時調試PID參數。

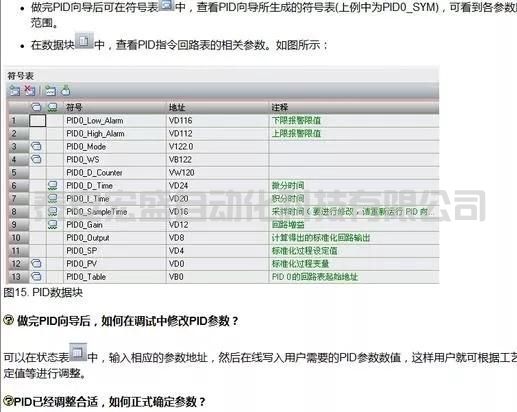

查看數據塊以及符號表相應的PID符號標簽的內容，可以找到包括PID核心指令所用的控制回路表，包括比例系數、積分時間等等。將此表的地址復制到狀態表中，可以在監控模式下在線修改PID參數，而不必停機再次做配置。

參數調試合適后，用戶可以在數據塊中寫入，也可以再做一次向?qū)В蛘呔幊滔蛳鄳?yīng)的數據區傳送參數。

二、常見問題

做完P(guān)ID向?qū)Ш?，如何知道向?qū)е性O(shè)定值，過程值及PID等參數所用的地址？

PID已經調整合適，如何正式確定參數？

可以在數據塊中直接寫入?yún)?shù)。

做完P(guān)ID向?qū)Ш?，能否查看PID生成的子程序，中斷程序？

PID向?qū)傻淖映绦颍袛喑绦蛴脩?hù)是無法看到的，也不能對其進行修改。沒有密碼能夠打開這些子程序，一般的應用也沒有必要打開查看。

PID參數有經驗值嗎？

每一個項目的PID 參數都不一樣，沒有經驗參數，只能現場調試獲得。

我的PID向?qū)傻某绦驗楹尾粓?zhí)行？

必須保證用SM0.0無條件調用PID0_CTRL程序

在程序的其它部分不要再使用SMB34定時中斷，也不要對SMB34賦值

如何實現PID反作用調節？

在有些控制中需要PID反作用調節。例如：在夏天控制空調制冷時，若反饋溫度（過程值）低于設定溫度，需要關閥，減小輸出控制（減少冷水流量等），這就是PID反作用調節（在PID正作用中若過程值小于設定值，則需要增大輸出控制）。

若想實現PID反作用調節，需要把PID回路的增益設為負數。對于增益為0的積分或微分控制來說，如果指定積分時間、微分時間為負值，則是反作用回路。

如何根據工藝要求有選擇地投入PID功能？

可使用“手動/自動”切換的功能。PID向?qū)傻腜ID功能塊需要保證每個掃描周期都調用，所以建議在主程序內使用SM0.0調用。
